Монтаж фальшпола закончен. Объект небольшой, но интересный. Интересен он тем, что расстановка стоек с шагом ≤ 600 мм, из-за большого количества оборудования (вентиляционных труб, компрессоров) под фальшполом, была невозможна.

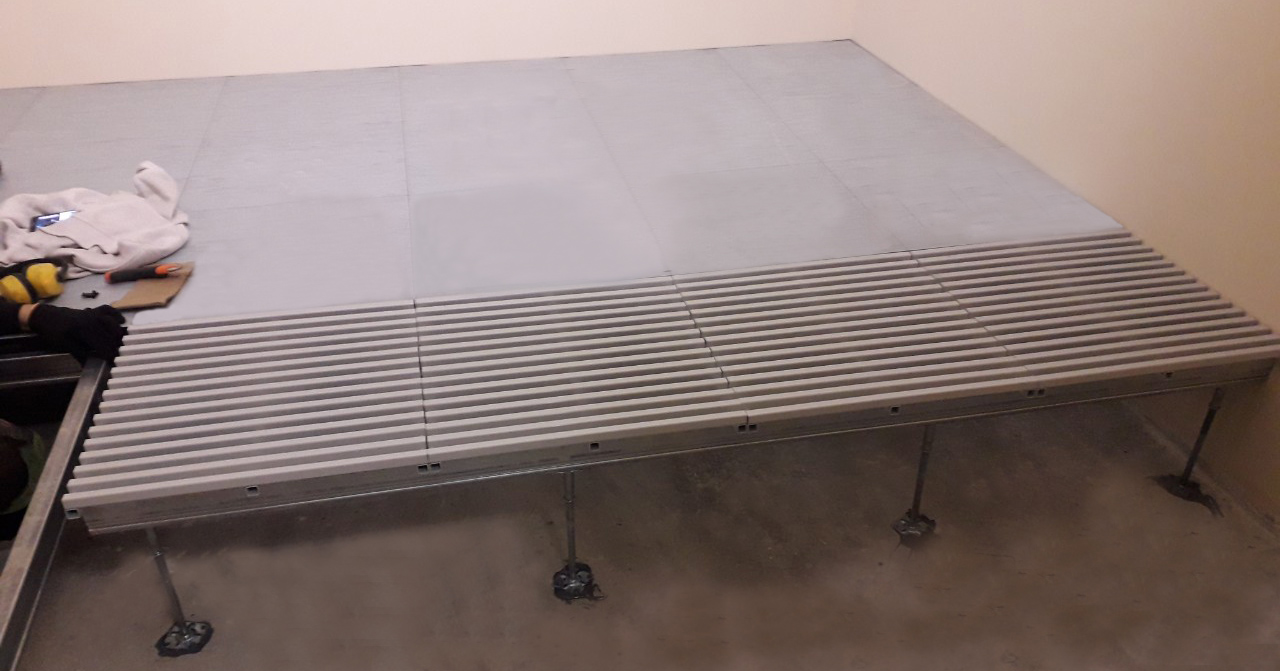

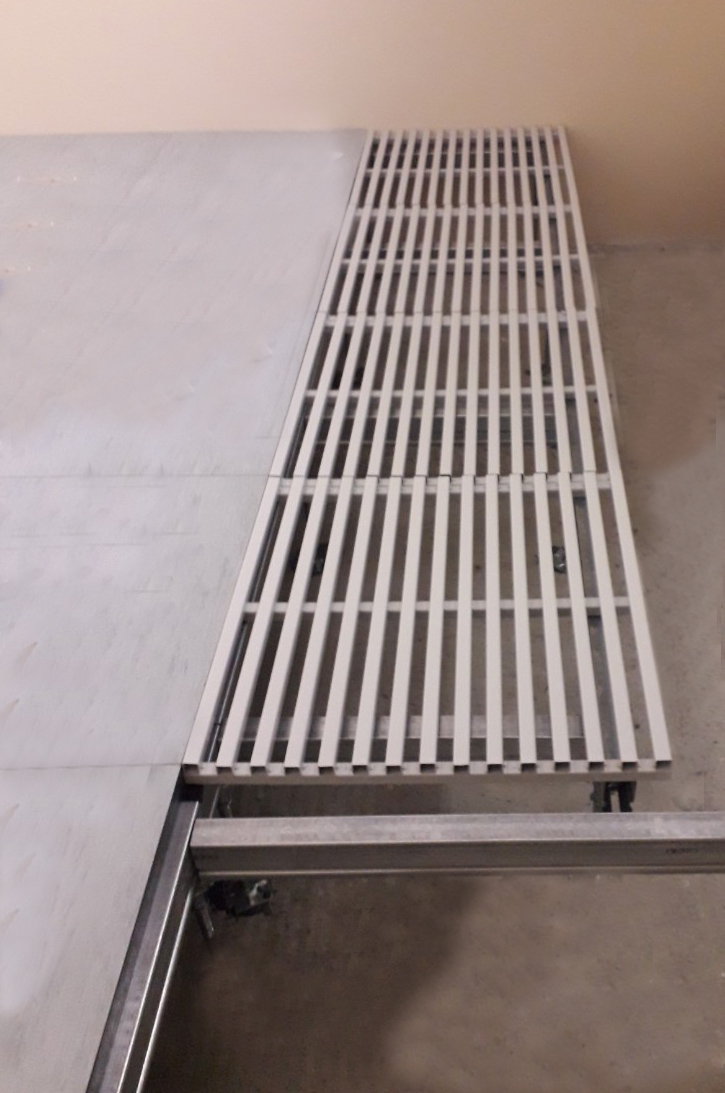

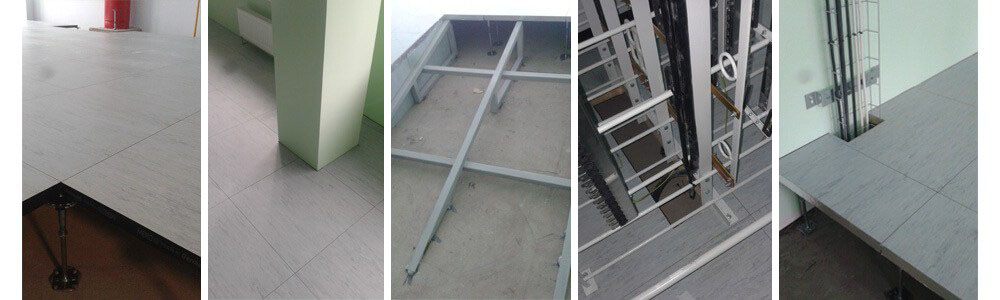

Проблема решилась использованием С-профиля 72,5 х 40 х 2400 мм. Установка такого С-профиля на стойки фальшпола не только позволила увеличить шаг, но и обеспечить требуемые нагрузки в зоне установке ТШ.

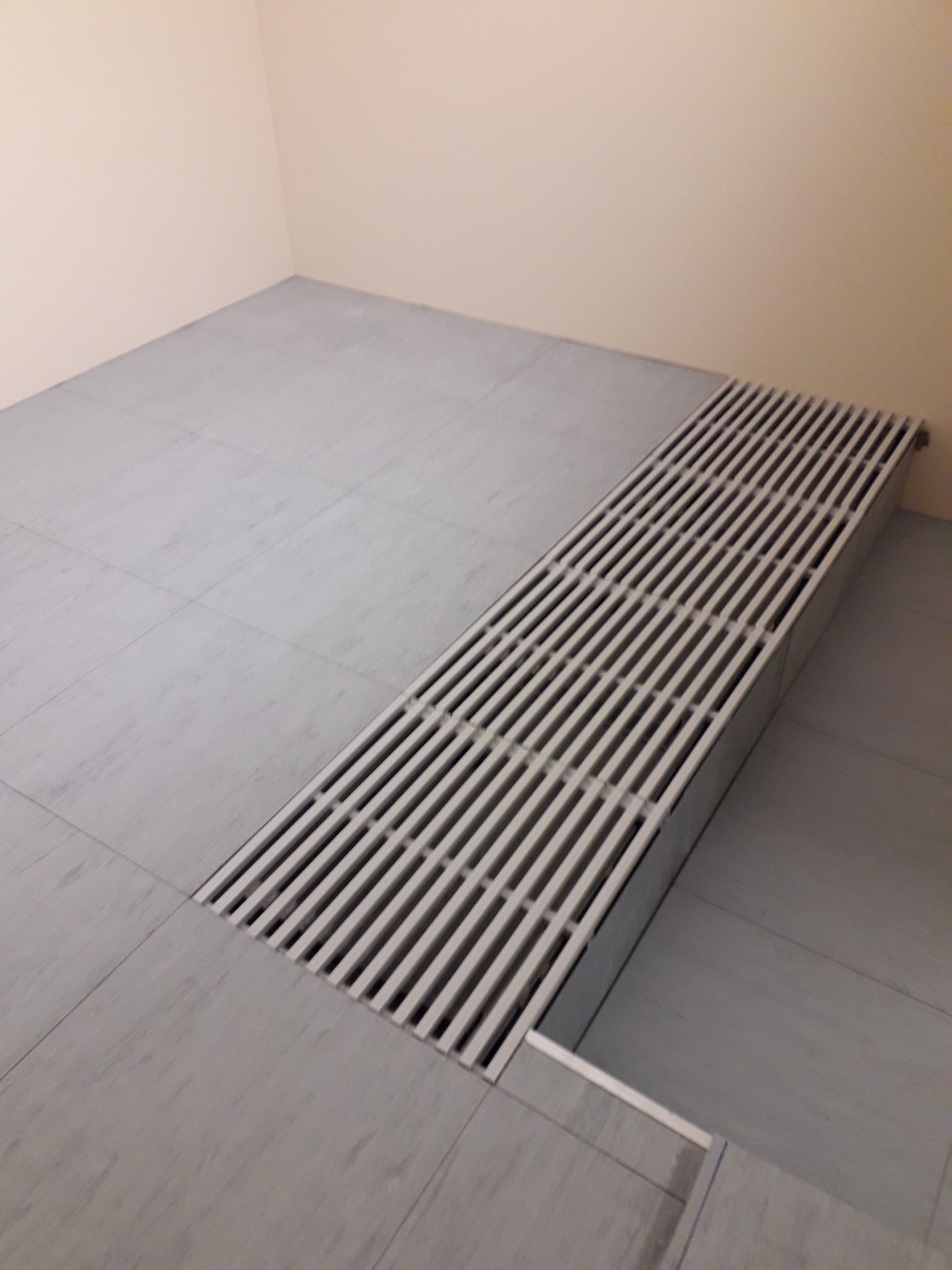

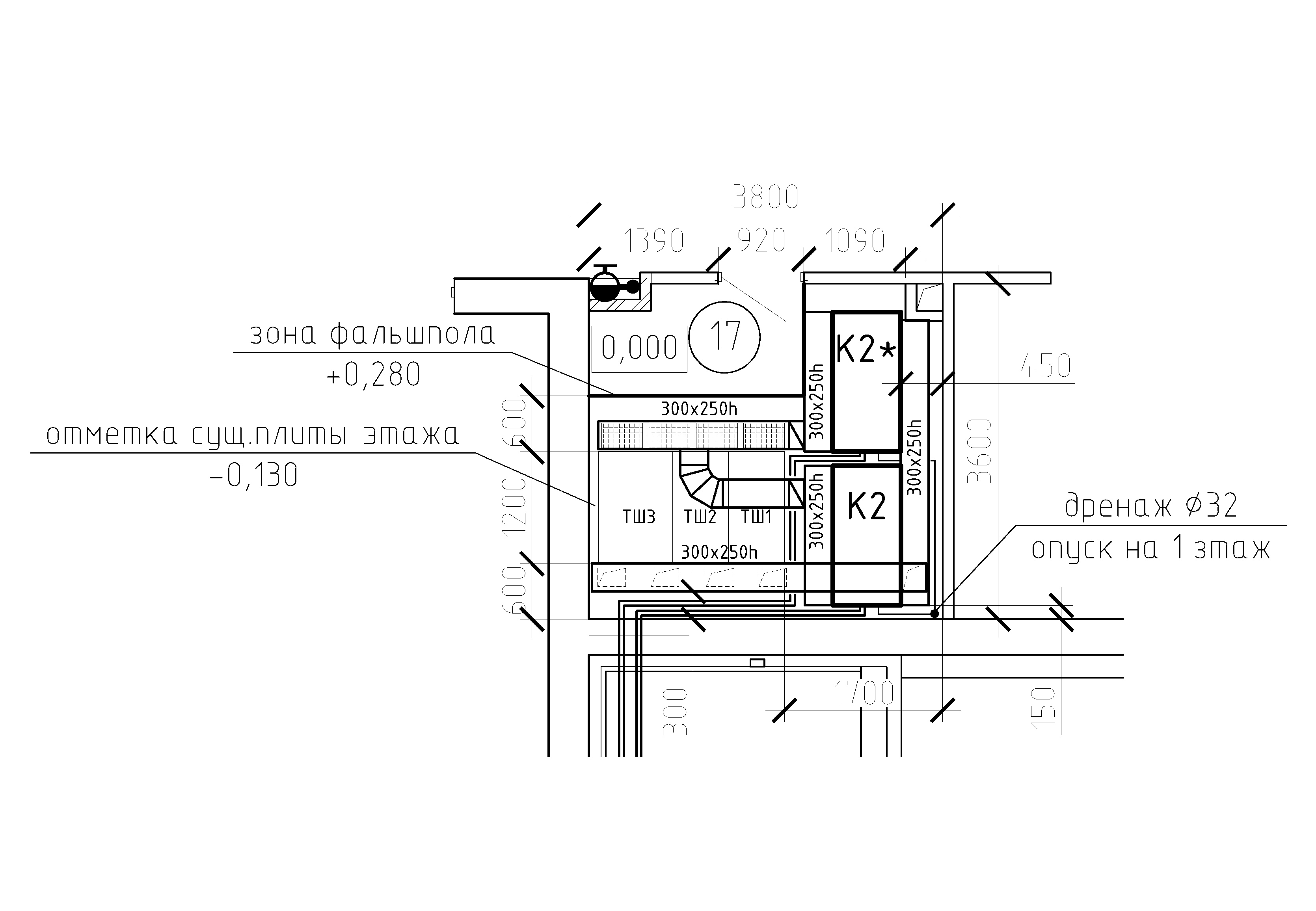

Кроме того, необходимо было выполнить монтаж фальшпола в два уровня с торцевой зашивкой плитами фальшпола. При этом крайний ряд должен быть из вентиляционных решеток фальшпола с пропускной способностью 50%.

Выбор материалов и расчет их количества были сделаны верно. Работы велись по согласованной раскладке всех элементов конструкции. Благодаря этому монтаж выполнен оперативно и с соблюдением всех требований.

Использование керамогранита в качестве финишной отделки панелей фальшпола – отличное решение для помещений с высокой проходимостью.  Однако при выборе этого материала надо учитывать важные технические аспекты сочетаемости его с панелями фальшпола.

Материал панелей фальшпола.

Ведущие европейские производители фальшполов, в том числе «MERO-TSK» (Германия), изготавливают панели фальшпола с отделочным покрытием керамогранит только из сульфата кальция толщиной не менее 30 мм. Приклеивание керамогранита на панель фальшпола осуществляется прессом, который обеспечивает равно распределенное давление на всю поверхность. В результате обеспечивается не только высокое сцепление плитки с панелью, но и идеальный горизонтальный уровень. При таком способе производства, несмотря на допуски по прогибу панели фальшпола толщиной 30 мм, отслоения керамогранита в процессе эксплуатации не происходит.

Если же укладку керамогранита планируется выполнять непосредственно на объекте, то в этом случае рекомендовано использовать панели фальшпола из сульфата кальция толщиной не менее 36 мм. Это связно с тем, что у панели толщиной 30 мм более высокое значение прогиба, в результате в процессе эксплуатации, керамогранит начнет отставать от панели фальшпола. И именно поэтому, тем более, не стоит приклеивать керамогранит к панелям из дсп.

Геометрия материалов.

При аппликации панелей фальшпола керамогранитом на производстве, осуществляется жесткий контроль качества керамогранита в отношении его геометрических размеров. Используется только керамогранит ведущих производителей с высоким показателем по EN 14411:2016.

В этом случае геометрия готового изделия – панели фальшпола с керамогранитом – практически идеальна, и при монтаже фальшпола никаких проблем не возникает. Готовый пол будет выглядеть ровным, цельным, с плотно прилегающими панелями.  В то же время каждая панель фальшпола будет съемной, что обеспечит доступ в подпольное пространство в любом месте помещения.

В теории, казалось бы, почему бы не приклеить непосредственно на объекте керамогранит к панели фальшпола по принципу одна плитка на одну панель. А на практике не получается. Точнее сказать, сделать это можно, но результат совсем не впечатлит, особенно учитывая потраченные средства на закупку далеко не самых дешёвых материалов. Допуски на керамическую плитку весьма существенны. Плюс существуют допуски и на панели фальшпола. Выполнить вручную идеальный монтаж не получится. Опытные специалисты по монтажу возьмутся за такой способ устройства фальшпола только в небольших по размерам помещениях и при условии, что эстетика в них будет второстепенна (технические, подсобные и др. помещения).

Возможные решения. Плюсы и минусы.

Итак, если в помещении предусмотрен монтаж фальшпола, а в качестве отделочного покрытия планируется использовать керамогранит, то существует два гарантирующих качество решения.

А). Использование готового заводского изделия: панель фальшпола с верхним покрытием керамогранит.

+ отличное качество продукта (геометрия, адгезия, долговечность).

+ быстрый и качественный монтаж фальшпола.

+ доступ в подпольное пространство в любом месте помещения, возможность полного демонтажа панелей фальшпола.

— изготовление под заказ — значительный срок поставки материалов.

— достаточно высокая цена готового продукта.



Б.) Укладка керамогранита на уже смонтированный фальшпол с панелями из сульфата кальция толщиной не менее 36 мм. При этом важно: укладка керамогранита осуществляется в перехлест относительно панелей фальшпола. Выполнить качественную укладку по-другому не представляется возможным.

+ относительно быстрый срок поставки.

+ использование панелей фальшпола с пазогребневым соединением, что обеспечивает дополнительную надежность всей конструкции.

+ возможность устройства ревизионных люков по размеру панели для доступа в подпольное пространство в местах, где это действительно необходимо.

— отсутствие доступа в подпольное пространство в любом месте помещения.

— значительный срок производства работ, наличие при производстве «мокрых процессов» (грунтование панелей, замешивание и нанесение раствора).

— затраты на закупку дополнительных материалов и на оплату дополнительных видов работ.

Плиты фальшпола из ДСП могут производиться как с верхним отделочным покрытием (пвх, ковровое, ламинированное, др.) так и без отделочного покрытия. Во втором случае отделочное покрытие затем укладывается на смонтированный фальшпол.

Два основных показатели при выборе плит фальшпола без отделочного покрытия:

• показатели пожарной опасности плит фальшпола, которые отражены в Техническом свидетельстве.
• показатели по нагрузке на систему фальшпола, которые отражены в Техническом паспорте изделия.

Для достижения необходимых характеристик по нагрузке производители фальшполов прибегают к использованию металла. Как результат, получаются различные варианты плит (список не полный):

— дсп 22 мм, стальной лист 0,5 мм снизу и сверху.

— дсп 28 мм, алюминиевая фольга снизу, сталь 0,5 мм сверху.

— дсп 38 мм, алюминиевая фольга снизу и сверху.

— дсп 38 мм, алюминиевая фольга снизу, сталь 0,5 мм сверху.

Из приведенных вариантов видно, что использование стали и толщина плиты  ДСП взаимосвязаны. То есть, применение стали и/или увеличение толщины дсп позволяет достичь нужного класса нагрузки.

У одних производителей боковая поверхность плит фальшпола защищена пластиковой кромкой, другие защищают боковую поверхность, изготавливая плиты дсп в так называемой стальной капсуле. При подрезке плит нарушается их целостность и боковую резаную поверхность рекомендуется защитить, например, оклеить алюминиевой лентой.

На присвоение системе фальшпола того или иного класса нагрузки, варианты отделки боковой поверхности плит не влияют. Капсулирование дсп в сталь – это просто способ придать дополнительную прочность дсп с не очень высокой плотностью и удешевить себестоимость продукции.

Примечание:

Среди некоторых архитекторов бытует мнение, что плиты дсп в стальной капсуле обеспечивают влагозащиту. Это преимущество надумано. Обратимся к документам:

— в Техническом свидетельстве на плиты фальшпола в сплошной оболочке из стали может быть указано: для устройства фальшполов в зданиях с относительной влажностью не более 65%.

— в Технических свидетельствах на плиты фальшпола разных производителей указаны значения испытаний по ГОСТ 10624 (плотность и водопоглощение), которые можно сравнить.

Кроме того, общеизвестно, что сталь подвержена коррозии, а алюминий и пвх (на торцах плит) – нет.

О какой влагозащите плит фальшпола при эксплуатации офисных помещений вообще может идти речь. Особенно учитывая тот факт, что на плиты фальшпола будут уложены, например, ламинат или ковровое покрытие. Вероятно, для офисных помещений более важным будет, например, показатель звукопоглощения.

Таким образом, очевидно, что наличие или отсутствие «стальной капсулы» на плитах не является проектной характеристикой системы фальшпола.

Заявляя требование о наличии «стальной капсулы», архитектор (или заказчик) искусственно ограничивает список потенциальных поставщиков.

На сегодняшний день в Республике Беларусь отсутствуют какие-либо стандарты или регламенты по нагрузочным характеристикам фальшполов.

Для европейских производителей существует стандарт по фальшполам EN 12825.

Для российских производителей фальшполов имеется ГОСТ р 59659-2021.

Регламентируются методы измерения и тестирования образцов фальшпола различных производителей для возможности сравнения  вышеупомянутых показателей, приведенных к единой базе.

Использование одинаковых инструментов (приборов) и условий для  испытаний нужно для того, чтобы потребитель мог корректно оценивать технические данные, публикуемые производителем фальшполов.

Испытания по определению нагрузочных характеристик проводится при помощи давления пуансоном на плиту. Пуансон должен представлять собой стальной куб размером ребра 25 ± 0,1 мм, углы которого должны быть закруглены радиусом не более 2мм.  Испытания проводятся в различных точках плиты, установленной на стойки фальшпола. Полученные значения прогиба и разрушающей нагрузки фиксируются

По предельной концентрированной (точечной) нагрузке.

Показателем рабочей нагрузки принимается значение равное показателю разрушающей нагрузки разделённой на два и округляется в меньшую сторону. Другими словами, значение коэффициента запаса прочности не менее, чем 2

По прогибу плиты при концентрированной (точечной) нагрузке.

Таким образом, прогиб определяется в отклонении от предыдущего линейного уровня при рабочей нагрузке (предельная нагрузка, поделенная на коэффициент безопасности).

Испытания не подразумевает необходимости обязательного проведения испытаний на распределенную нагрузочную способность фальшпола на 1м2. Это связано с тем, что определяющим показателем является именно концентрированная («точечная») нагрузка. Площадь точки давления 25х25 мм выбрана не случайно. Часто именно таковой является площадь соприкосновения опорных ножек различных конструкций (оборудования) с полом. Обращаем внимание на то, что при выборе плиты по нагрузочным характеристикам нужно учитывать не только вес оборудования, но и схему его расстановки относительно плит фальшпола. То есть, необходимо учесть, сколько точек давления будет приходиться на одну плиту в процессе эксплуатации.

Поэтому определение приблизительной распределенной нагрузки, при необходимости, производится самостоятельно, при этом обычно умножают показатель номинальной (рабочей) концентрированной нагрузки на коэффициент «5».

Далеко не факт, что предлагая к использованию некую конструкцию фальшпола, продавец, по тем или иным причинам, информирует покупателя о действительно реальных рабочих нагрузочных характеристиках панелей.

Документом, подтверждающим показатели нагрузок, служат Технические паспорта изделий систем фальшпола. Технический паспорт — это документ, полученный производителем фальшпола в результате проведенных испытаний по нагрузкам. Продавец фальшпола подтверждает заявленные нагрузки именно Техническим паспортом, а не самостоятельно нарисованными табличками, убедительными и не очень письмами и т.п.

Пункт 8 Приложения №2 «Указания к применению» к Техническому свидетельству на плиты фальшпола: «Ответственность за соответствие изделий настоящему техническому свидетельству несет изготовитель (поставщик), за правильность применения – проектная организация, заказчик, подрядчик».

Выражаем надежду, что это информационное письмо поможет покупателю выбрать фальшпол, который будет соответствовать эксплуатационным требованиям.

В настоящее время ведутся работу по монтажу фальшпола на объекте «Центр управления воздушным движением на землях Смолевичского района государственного предприятия «Белаэронавигация».

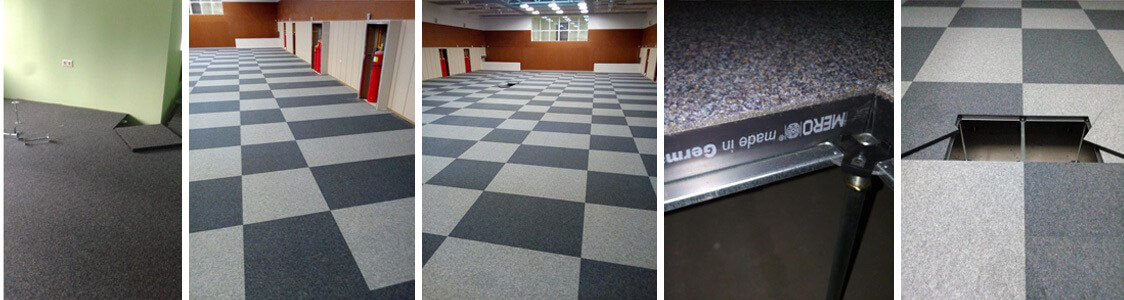

Объект интересен тем, что впервые в нашей стране осуществляется монтаж системы фальшпола 5NA38 с верхним ковровым покрытием апплицированным на панели фальшпола непосредственно на предприятииMERO—TSK (Германия). Для изготовления плиты фальшпола использовано износостойкое иглопробивное ковровое покрытие по каталогу — подробнее
