Кабеленесущие системы
Для прокладки кабельных трасс ООО «ЦНК-Комплект» предлагает элементы несущей системы. Спецификацию элементов необходимых для реализации проекта помогут подготовить наши специалисты.
Основными элементами кабеленесущих систем принято считать стойки (опоры), консоли (кронштейны) и лотки. Кроме этих наименований с систему входят различные метизы для крепления, фасонные изделия и другие элементы, позволяющие выполнить весь перечень работ по созданию опорной системы для прокладки кабельных трасс.

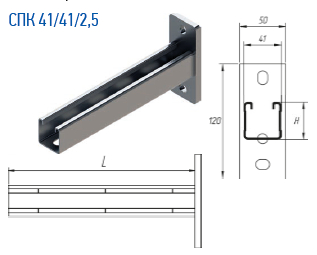

Консоли (кронштейны) для лотков.
Консоли (кронштейны) состоят из С-профиля и опорной пластины, которые сварены между собой. Применяются для монтажа инженерных коммуникаций, в том числе воздуховодов, трубопроводов, лотков с кабелями. Базовый материал крепления основания — бетон, кирпич. Для создания пространственных конструкций консоли используются совместно с С-образным профилем. Опорная пластина консоли крепится метизами диаметром М10. При этом необходимо учитывать, что консоли бывают не только различных размеров, но и отличаются по конструктивным особенностям. Консоли подбираются в зависимости от планируемых нагрузок и от ширины используемых лотков.
Лотки для прокладки кабеля.
Лотки оцинкованные для прокладки кабелей могут быть выполнены в различных вариантах: сплошные, перфорированные, проволочные. Для создания лоточных трасс используются готовые фасонные элементы для поворотов, перекрестий, стыков, подъемов, вертикальных соединений и т.д. Предусмотрена возможность применения крышек для лотков. Толщина стали 1, 1,2, 1,5 мм. Ширина лотков от 50 до 600 мм. Высота от 50 до 300 мм. Длина 3000 мм. Для правильного расчета количества всех элементов необходимо иметь схему прокладки кабельных трасс с привязкой к рабочим чертежам, характеристики кабелей и их планируемое количество.
